معرفی کامل انواع شیرآلات صنعتی و کاربرد آن‌ها

شیرآلات صنعتی از اجزای حیاتی در صنایع مختلف مانند نفت، گاز، پتروشیمی، آب و فاضلاب، داروسازی و صنایع غذایی هستند. این تجهیزات برای کنترل، قطع‌ و وصل، و تنظیم فشار یا دبی سیالات مورد استفاده قرار می‌گیرند.

در این مقاله، با ۱۹ نوع از رایج‌ترین انواع شیرهای صنعتی آشنا می‌شویم. هر نوع شیر، ویژگی‌ها، مزایا و کاربرد خاص خود را دارد که در انتخاب صحیح در سیستم‌های لوله‌کشی بسیار مؤثر است.

انواع شیرآلات صنعتی:

  1. شیر دروازه‌ای (Gate Valve): مناسب برای قطع و وصل کامل جریان؛ دارای مسیر مستقیم بدون افت فشار زیاد.

    A gate valve, also known as a sluice valve, is a valve that opens by lifting a barrier (gate) out of the path of the fluid.

  2. شیر کروی (Globe Valve): ایده‌آل برای تنظیم جریان؛ ساختار مقاوم در برابر فشار.

    A globe valve, different from ball valve, is a type of valve used for regulating flow in a pipeline, consisting of a movable plug or disc element and a stationary ring seat in a generally spherical body

  3. شیر توپی (Ball Valve): عملکرد سریع با چرخش ۹۰ درجه؛ آب‌بندی عالی؛ مناسب برای صنایع نفت و گاز.

    Cut-away view of ball valve components: body seat floating ball lever handle stem

  4. شیر پروانه‌ای (Butterfly Valve): سبک، کم‌هزینه و مناسب برای فضاهای محدود.

    Duplex valve in wafer butterfly configuration.

  5. شیر یک‌طرفه (Check Valve): جلوگیری از برگشت جریان؛ مناسب برای پمپ‌ها و خطوط انتقال.

    A check valve, non-return valve, reflux valve, retention valve, foot valve, or one-way valve is a valve that normally allows fluid (liquid or gas) to flow through it in only one direction.[1]

  6. شیر سماوری (Plug Valve): عملکرد ساده و سریع؛ مناسب برای سیالات چسبنده.

    Plug valves are valves with cylindrical or conically tapered "plugs" which can be rotated inside the valve body to control flow through the valve.

  7. شیر سوزنی (Needle Valve): برای کنترل دقیق جریان؛ کاربرد در صنایع آزمایشگاهی و دقیق.

    A needle valve is a type of valve with a small port and a threaded, needle-shaped plunger. It allows precise regulation of flow, although it is generally only capable of relatively low flow rates.

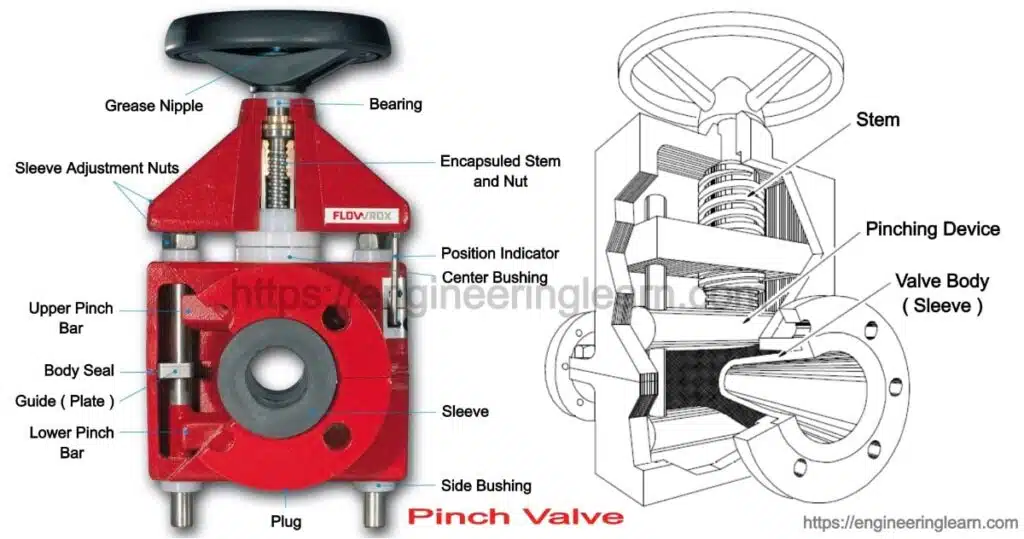

  8. شیر پینچ (Pinch Valve): مناسب برای سیالات دارای ذرات؛ استفاده در صنایع معدنی و غذایی.

    The pinch valve or sometimes called squeeze valve is a flow control valve which operates on the squeezing action of rubber sleeve inside the valve.

  9. شیر دیافراگمی (Diaphragm Valve): مقاوم در برابر خوردگی؛ مناسب برای سیالات بهداشتی.

    Rubber Lined Diaphragm Valve

  10. شیر سلونوئیدی (Solenoid Valve): کنترل اتوماتیک با برق؛ مناسب برای سیستم‌های PLC.

    A solenoid valve is an electromechanically operated valve.

  11. شیر کنترل (Control Valve): تنظیم‌کننده فشار، دما و دبی؛ بسیار دقیق و قابل تنظیم.

    Globe control valve with pneumatic diaphragm actuator and "smart" positioner which will also feed back to the controller the actual valve position

  12. شیر ایمنی (Safety Valve): جلوگیری از انفجار سیستم در فشار بالا.

    An oxygen safety relief valve

  13. شیر اطمینان (Relief Valve): مشابه شیر ایمنی اما قابل تنظیم‌تر.

    Schematic diagram of a conventional spring-loaded pressure relief valve

  14. شیر پیستونی (Piston Valve): مناسب برای فشارهای بالا و سیالات خاص.

    A trumpet's piston valve

  15. شیر پاپت (Poppet Valve): کاربرد در موتورهای احتراقی و کمپرسورها.

    Poppet valves in a typical overhead camshaft engine

  16. شیر دوار (Rotary Valve): برای مواد جامد و گرانولی؛ مانند صنایع سیمان.

    A rotary valve in default (A) and engaged (B) positions. 1. input airflow; 2. output airflow; 3. valve tubing; 4. valve casing; 5. internal rotor; 6. valve ports, or "knuckles"; 7. rotor spindle.

  17. شیر مخلوط‌کن ترموستاتیک: تنظیم دمای آب در مصارف خانگی و صنعتی.

  18. شیر کشویی (Slide Valve): برای جریان‌های جامد یا گرانولی در سیستم‌های پنوماتیک.

    The slide valve is a rectilinear valve used to control the admission of steam into and emission of exhaust from the cylinder of a steam engine.

  19. شیر تنظیم فشار (Pressure Regulating Valve): حفظ فشار ثابت در خروجی.

🟢 نتیجه‌گیری:

آشنایی با انواع شیرآلات صنعتی و کاربردهای هرکدام، انتخاب دقیق‌تری در طراحی و بهره‌برداری از سیستم‌های صنعتی فراهم می‌کند. اگر در انتخاب نوع مناسب برای کاربرد خود تردید دارید، با ما تماس بگیرید.







منبع مرجع:
The Engineers Post. “19 Different Types of Valves | Functions & Pictures.” Retrieved from: https://www.theengineerspost.com
